标题: 具有正反馈的双T电路

　　具有正反馈的双T电路双T电路被广泛地用作零值网络，然而其主要缺点是Q值为固定的1/4。这个限制可以通过引人正反馈来克服。
　　图1（a）所示电路的传递函数可以导出为：

　　相应的Q值为：

　　图1（a）所示的框图可以使用图1（b）所示的电路实现，其中R是任意的。当选择C和R，使R1>>（1-Κ）R时，电路可以简化成图1（c）的形式，其中只使用了一个放大器。
　　任意带宽下的衰减由下式给出：

　　衰减特性也能由n=1的归一化巴特沃兹低通滤波器（见图1）的频率响应曲线来确这里使用了归一化频率比值BW3dB/BWxdB。

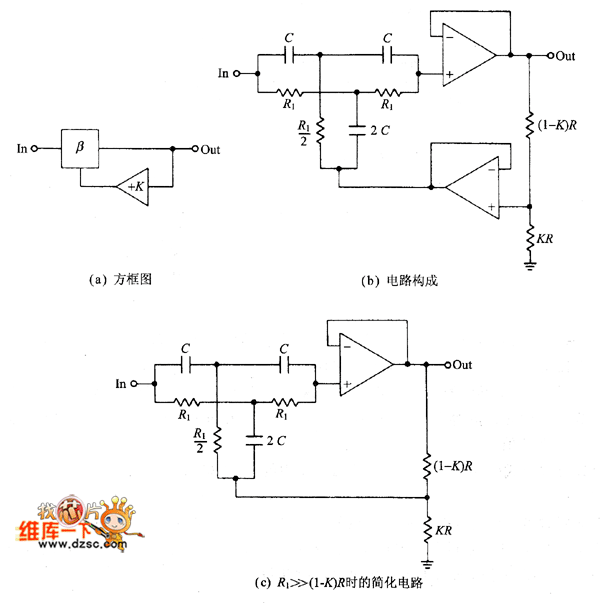

　　图1? 正反馈双T电路
　　基本形式或正反馈形式的双T电路被广泛地用作单节带阻节，然而因不易实现调谐，其应用受到影响，要求很高元件精度才能保证足够的调谐精度和陷波深度。使用精度为1%的元件。在陷波点可期望获得约40～60dB的衰减。
