标题: 利用8279实现显示扫描自动化

???? 1、实验内容
　　在外接的键盘功能板上，按数字键，数码管上应相应能显示按下的数字，按下功能键，能相应执行其它功能程序。

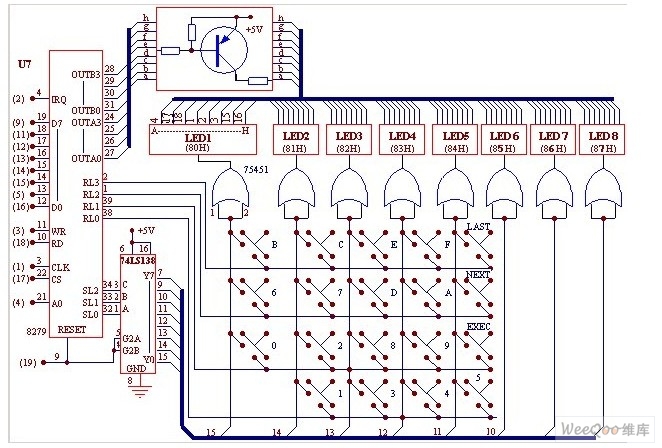

　　2、实验原理图

　　3、实验说明
　　利用8279可以实现对键盘/显示器的自动扫描，以减轻CPU负担，具有显示稳定，程序简单，不会出现误动作等特点。本实验利用8279实现显示扫描自动化。
　　4、实验步骤
　　①将DVCC实验系统上J8插座与键盘显示板用扁平电缆相连。
　　②将KEY区D0-D7用8芯排线连到BUS2区XD0-XD7上。
　　③将KEY区WR、RD、ALE分别连到BUS3区XWR、XRD、ALE上。
　　④KEY区A0连到BUS1区XA0上。
　　⑤KEY区RST连到MP区SP上。
　　⑥KEY区KCS连到SELET区的Y3上。
　　⑦在DVCC实验系统上按F2键进入仿真1态，即显示“P.....”，从起始地址08F0H开始连续执行程序。
　　⑧功能板上数码管显示P，按下功能板上的数字键，数码管上显示相应的数字，按下功能键，数码管上显示相应的0字循环(LAST键)、1字循环(NEXT键)、2字循环(EXEC键)。
　　5、程序
　　程序清单：
　　ORG???? 08F0H
　　HA7S:??? MOV??? SP,#53H
　　MOV???? DPTR,#0B001H
　　MOV??? A,#00H
　　MOVX??????? @DPTR,A
　　MOV??? A,#32H
　　MOVX??????? @DPTR,A
　　MOV??? A,#0DFH
　　MOVX??????? @DPTR,A
　　HA7S1:? MOVX??????? A,@DPTR
　　JB???????? ACC.7,HA7S1
　　MOV??? DPTR,#0B000H
　　MOV??? A,#0C8H
　　MOVX??????? @DPTR,A
　　INC????? DPTR
　　MOV??? A,#80H
　　MOVX??????? @DPTR,A
　　HA7S2:? MOV??? 30H,#80H
　　MOV??? 31H,#40H
　　HA7S3:? MOV??? DPTR,#0B001H
　　MOVX??????? A,@DPTR
　　ANL???? A,#07H
　　CJNE???? A,#00H,HA7S4
　　AJMP??? HA7S3
　　HA7S4:? MOV??? DPTR,#0B000H
　　MOVX??????? A,@DPTR
　　MOV??? B,A
　　MOV??? R1,#00H
　　MOV??? DPTR,#KEYTAB
　　HA7S5:? MOV??? A,#00H
　　MOVC? A,@A+DPTR
　　CJNE??? A,B,HA7S6
　　AJMP?? HA7SA
　　HA7S6:? INC????? DPTR
　　INC????? R1
　　MOV??? A,R1
　　JB???????? ACC.4,HA7S7
　　AJMP?? HA7S5
　　HA7S7:? MOV??? R1,#00H
　　MOV??? DPTR,#KEYTAB1
　　HA7S8:? MOV??? A,#00H
　　MOVC??????? A,@A+DPTR
　　CJNE??? A,B,HA7S9
　　AJMP?? HA7SC
　　HA7S9:? INC????? DPTR
　　INC????? R1
　　MOV??? A,R1
　　JNB????? ACC.2,HA7S8
　　AJMP?? HA7SD
　　HA7SD: LJMP??? HA7S
　　HA7SA: MOV??? A,30H
　　MOV??? DPTR,#0B001H
　　MOVX??????? @DPTR,A
　　MOV??? A,R1
　　MOV??? R0,31H
　　MOV??? @R0,A
　　INC????? 31H
　　MOV??? DPTR,#CDATA
　　MOVC??????? A,@A+DPTR
　　MOV??? DPTR,#0B000H
　　MOVX??????? @DPTR,A
　　INC????? 30H
　　MOV??? A,30H
　　CJNE??? A,#88H,HA7SB
　　LJMP??? HA7S2
　　HA7SB: AJMP?? HA7S3
　　HA7SC: MOV??? DPTR,#KJPADDR
　　MOV??? A,R1
　　RLA
　　ADD???? A,R1
　　JMP????? @A+DPTR
　　KJPADDR

JMP?????? LOOP0
　　LJMP??? LOOP1
　　LJMP??? LOOP2
　　KEYTAB: DB 0C1H,0C8H,0C9H,0D0H,0D8H,0E0H,0C2H,0CAH,0D1H,0D9H
　　DB 0DAH,0C3H,0CBH,0D2H,0D3H,0DBH
　　KEYTAB1

B 0E3H,0E2H,0E1H
　　CDATA: DB 0CH,9FH,4AH,0BH,99H,29H,28H,8FH,08H,09H,88H,38H
　　DB 6CH,1AH,68H,0E8H
　　LOOP0: MOV??? R5,#0CH
　　LJMP???? DISPC
　　LOOP1: MOV??? R5,#9FH
　　LJMP??? DISPC
　　LOOP2: MOV??? R5,#4AH
　　DISPC:? MOV??? R6,#80H
　　DISPC1: MOV?? A,R6
　　MOV??? DPTR,#0B001H
　　MOVX??????? @DPTR,A
　　MOV??? A,R5
　　MOV??? DPTR,#0B000H
　　MOVX??????? @DPTR,A
　　MOV??? R2,#20H
　　LCALL??????? DELAY
　　MOV??? A,#0FFH
　　MOVX??????? @DPTR,A
　　INC????? R6
　　CJNE??? R6,#88H,DISPC1
　　AJMP?? DISPC
　　DELAY: PUSH?? 02H
　　DELAY1: PUSH??????? 02H
　　DELAY2: PUSH??????? 02H
　　DELAY3: DJNZ??????? R2,DELAY3
　　POP????? 02H
　　DJNZ??? R2,DELAY2
　　POP????? 02H
　　DJNZ??? R2,DELAY1
　　POP????? 02H
　　DJNZ??? R2,DELAY
　　RET
　　END
