标题: 状态变量（双二次）电路 [打印本页]

作者: liyf 时间: 2012-1-16 17:07
标题: 状态变量（双二次）电路

　　状态变量或双二次节的全极点带通形式。由于增加了运算放大器，电路可用于实现传输零点和极点。这种电路结构如图1所示。这一电路椭圆函数低通及高通滤波器的电路结构相同。将R6连接到第1节或第2节，可使零点位于谐振频率的上处或下处。

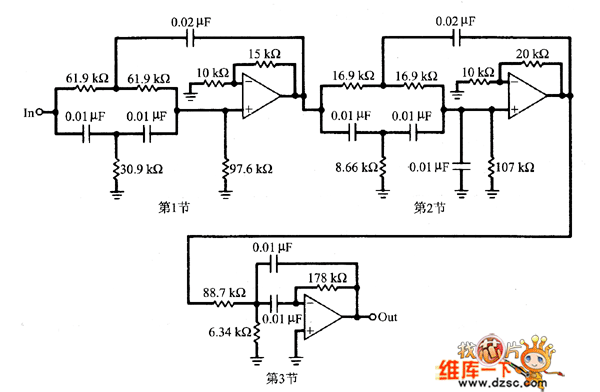

　　图1 例5.17的椭圆函数带通滤波器电路
　　欢迎转载，信息来自维库电子市场网（www.dzsc.com）
