标题: 对带通滤波器进行归一化

　　要求将下列指标归一化。
　　带通滤波器，在500Hz和1OOOHz处衰减3dB，在2OO Hz和2000Hz处最小衰减为40dB。
　　解 ①确定上截止频率与下截止频率的比：
　　此滤波器为宽带型带通滤波器。
　　②把设计指标分解为两个单独的设计指标：
　　高通滤波器，在500 Hz处衰减3dB，在⒛0Hz处最小衰减为40dB，As＝2.5。
　　低通滤波器，在1000Hz处衰减3dB，在2000 Hz处最小衰减为40dB，As＝2。
　　③利用上述指标选择归一化高通和低通滤波器并变换到要求的截止频率，然后级联就可满足总的技术指标。图示出了最后电路和频率响应。

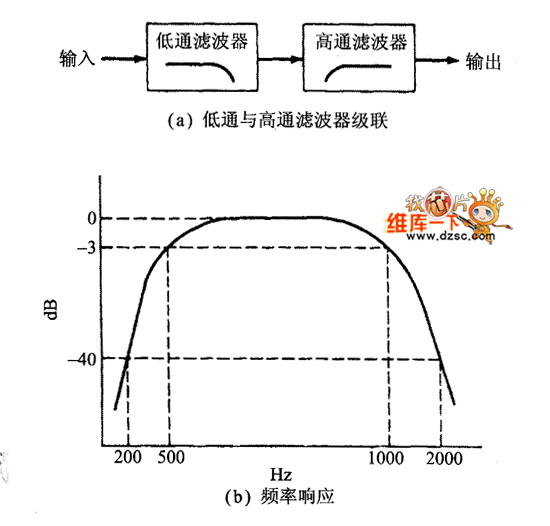

　　图设计结果

　　
