标题: 基于DS1210的微处理器存储系统电源监控

???? 0? 引言
　　在现代电子系统之中，特别是对于一些逻辑芯片或者微处理器来说，如果工作电源所提供的电压超过了正常的电源电压范围，就可能会发生逻辑混乱、信号干扰等一些意想不到的问题，微处理器系统对电源的要求也就比较高。而对于计算机系统中的存储器单元，如果电源的不稳定度超出了一定的偏差范围，也会对存储器的工作造成很大的影响，从而引发读写数据的错误。因此，为了保证数据存储的正确、可靠、以及系统的正常工作，就需要对基于微处理器的存储系统电源进行监控。DS1210电源监视电路就是一款可对计算机中的微处理器和存储器进行电源监控的理想器件。为此，本文对非易失性控制器芯片DSl210的主要性能进行了介绍，并给出了利用DSl210芯片设计微处理器存储系统电源监视电路的基本设计方法。
　　1 DSl210芯片的主要功能
　　DSl210电源监控芯片是采用CMOS工艺制作的电源.件，可以对微处理器系统的供电电源进行实时监视。DSl210的电源稳定度探测范围为5～10％。当检测到系统供电电源的波动范围超过稳定工作要求的范围时，DSl210就会对处理器系统实行写保护，并把系统的供电电源切换到电池供电状态，以确保整个系统的正常工作。为保证监控的精确性，DSl210采用了低泄漏的CMOS工艺，可在最低电池功耗下提供精确的电压检测。DSl210在加电条件下可以自动检测电池，其电池电流少于100 nA，而且提供有冗余电池组。
　　DSl210有两种可选的封装形式，一种是8管脚DIP封装，另一种是16管脚SOIC封装。这两种封装形式的引脚排列如图1所示。

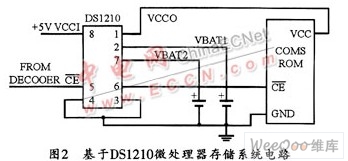

　　系统启动后，首先检测电池状态是不是满足要求，如果不满足，报警电路就会发出报警。紧接着用于探测电源偏差的精密比较器电路会对输入的工作电源VCCO进行监视。如果偏差在允许的范围内，DS1210的内部电子开关就会保持VCCI与VCCO的连接，以表示工作正常，否则，这个电子开关就会切断VCCI与VCCO的连接，而把电池1与VCCO连接起来对RAM供电，直到电源偏差检测电路监视到VCCI输入正常，电子开关再断开电池与VCCO的连接，同时恢复VCCI与VCCO的连接。在电子开关切换时，DS1210会让片选输出信号CEO输出高电平，从而对RAM进行读写保护。而当恢复正常供电状态后，CEO又重新输出低电平，使RAM读写有效，以允许对RAM进行正常读写操作。
　　4? 结束语
　　微处理器系统中的存储系统是非常重要的组成部分。为了保证存储系统的安全和可靠，本文在分析了电源监视DS1210芯片的原理结构的基础上，给出了一种基于DS1210处理器电源监视芯片的微处理器存储系统电路的设计方法。
