标题: LC椭圆函数带通滤波器设计

　　要求带通滤波器，在15kHz～ZOkHz的频率范围内，衰减最大变化1dB，低于14.06kHz和高于23kHz频率范围，最小衰减为50dB,Rs=RL=10kΩ。

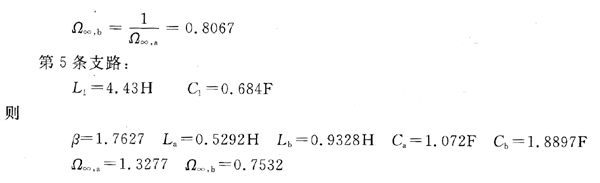

　　把所有的电感量和电容值都乘以Qbp°然后用电感并联每一个电容、用电容串联每一个电感使其谐振频率为ω0=1，该网络被变换为带通滤波器。使用的谐振元仵是原元件值的倒数，如图1（b）所示。
　　⑦按照图1的方式转换Ⅱ型支路。

　　变换后的滤波器见图1（c）。在原理图下标出了以rad/s为单位的谐振频率。
　　⑧用中心频率fo=17.32kHz和阻抗10kΩ对滤波器进行去归一化以完成设计。将所有的电感乘以Z/FSF，所有的电容除以z×FSF，其中z=104，FSF=2πfe=1.0882×105。最终的滤波器见图1（d）。图1（c）中的归一化谐振频率直接乘以几何中心频率fo=17.32kHz即可得到谐振频率。频率响应见图1（e）。

　　图1 椭圆函数带通滤波器
