标题: 基于51单片机的数控电源设计

　　本文介绍了以51系列单片机为控制单元，以数模转换器DAC0832输出参考电压，以该参考电压控制电压转换模块LM350的输出电压大小。该电路设计简单，应用广泛，精度较高等特点。

　　关键词：单片机（MCU），数模转换器（DA），掉电存储器（EEPROM）。
　　引言
　　目前所使用的直流可调电源中，几乎都为旋纽开关调节电压，调节精度不高，而且经常跳变，使用麻烦。利用数控电源，可以达到每步0.1V的精度，输出电压范围0"15V，电流可以达到2A。
　　系统结构

图2：主硬件电路图

　　软件系统

　　软件的设计主要完成三方面的功能:
　　1.设置电压并且保存，主要是对EEROM的操作。
　　2.把设置的电压送到DA，主要是对DA的操作。
　　3.中断显示，把设置的电压显示到LED数码管上。
　　该数控电压源实现保存最近10电压功能，当打开电源的时候，它显示和输出的必须是上次使用电压大小，所以在EEROM中使用11个地址保存数据，第一个地址保存当前电压编号，大小为1"10。第2个地址"第11个地址连续保存10个电压大小数据。电压编号的大小分别对应到相应地址电压大小。

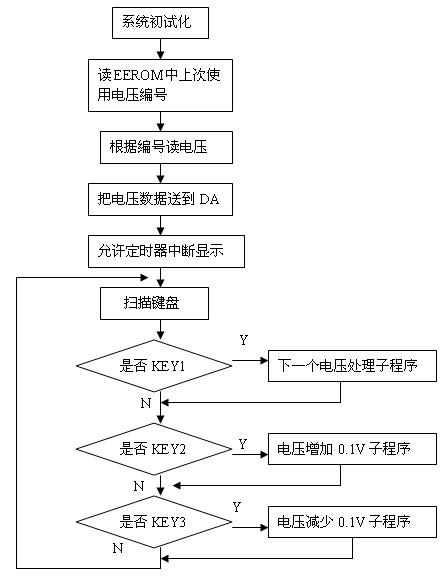

　　对软件流程做一下说明：当电源打开的时候，MCU进行复位，寄存器清零。接着电源应该显示和输出上次关机前的电压大小，这时候MCU先读取EEPROM中保存的电压编号，根据电压编号读出对应电压，把该数据送到DA，在转换成BCD码送到显示部分。这时候程序循环检测是否有按键信号，如果KEY1按下，电压编号指向下一个，保存该电压编号，读对应电压，把他送到DA并且显示。如果KEY2按下，当前电压数据加1，相对应输出电压（POWER—OUT引脚）增加0.1V，保存设置电压数据。如果KEY3按下，电压数据减1，输出电压
减少0.1V，保存设置电压数据。
　　结语
　　该数控电压源经过时间实际使用说明，具有精度高，使用方便，硬件电路简单等特点。如果要作成产品，还需要增加电流测量和显示部分，对这部分电路请参考相关资料。本文主要对如何控制功率输出电压大小做出个例子，该电路对测量领域，以及马达调速方面都可以扩展使用。
