标题: 基于ARM和FPGA的微加速度计数据采集系统设计

                      摘要:基于常用的MEMS惯性器件微型加速度计,介绍一种采用ARM和FPGA架构来采集加速度数值的设计方案,微加速度计的模拟输出信号经A/D芯片转换后由FPGA进行处理和缓存,然后ARM接收FPGA的输出数据并对数据进行显示和存储.对如何用FPGA实现该数据采集系统的传输控制和数据缓存,以及FPGA与A/D转换芯片和ARM的接口设计给出了说明,实现了加速度数值的采集、传输、显示和存储,该方法配置灵活、通用性强,可以较好地移植到相关器件的数据采集系统中。
  0 引言
  加速度计是一种应用十分广泛的惯性传感器,它可以用来测量运动系统的加速度。目前的加速度计大多采用微机电技术(MEMS)进行设计和制造的微型加速度计,由于采用了微机电技术,其设计尺寸大大缩小,一个MEMS加速度计只有指甲盖的一小部分,MEMS加速度计具有体积小、重量轻、能耗低等优点。
  随着微加速度计的应用越来越广泛,对于微加速度计的数据信号采集和存储变得极为重要。传统的数据采集方法多数是用单片机完成的,其编程简单、控制灵活,但缺点是控制周期长、速度慢,特别是对高速转换的数据来说,单片机的慢速度极大地限制了数据传输速度。而FPGA(现场可编程门阵列)具有单片机无法比拟的优势。FPGA时钟频率高,内部延时小,全部控制逻辑由硬件完成,速度快、效率高,适于大数据量的高速传输控制。在高速数据采集方面,FPGA有单片机无法比拟的优势,然而单片机的接口丰富,数据处理能力强,便于完成数据的显示和存储等操作。
  综合单片机与FPGA的优点,这里介绍一种基于ARM和FPGA的微加速度计数据采集存储系统,结合MXR6150G/M加速度计传感器和TLC0820-A/D转换芯片,提供了一种配置灵活、通用性强的数据采集方案。
  1 系统整体设计方案
  图1是数据采集系统的总体结构框图,该系统主要由双轴加速度计、A/D转换器、FPGA和ARM处理器四大部分组成。双轴加速度计输出两路模拟信号,分别代表z轴与y轴的加速度值,通过A/D转换芯片把输入的两路模拟信号转换为8位的数字信号,FPGA接收来自A/D转换芯片的数字信号,并对数字信号进行处理,处理后的数据经过FPGA中的FIFO存储器缓存后由ARM处理器采取中断方式接收采集,采集到的数据可以通过串口通信在PC机上实时显示,也可以通过IDE接口存储到大容量硬盘。






  2.2 8位A/D转换芯片TLC0820
  TLC0820是德州仪器公司(TI)推出的,采用先进LinCMOS工艺制造的A/D转换器,它由两个4位的闪速(FLASH)转换器,一个4位的数/模转换器,一个计算误差放大器,控制逻辑电路和结果锁存电路组成。它采用8位并行输出,并且不需要外部时钟和振荡元件,广泛应用于高速数据采集系统、工业控制和工厂自动化系统,其封装引脚如图3所示。引脚功能描述如下:ANLG IN为模拟输入;为片选,低有效;DO~D3,D4~D7为三态数据输出;为中断输出端,表示转换结束;MODE为方式选择输入;为溢出标志;为读输人端;REF-为参考电压下限值;REF+为参考电压上限值;VCC为电源电压;为写输入/读状态输出。






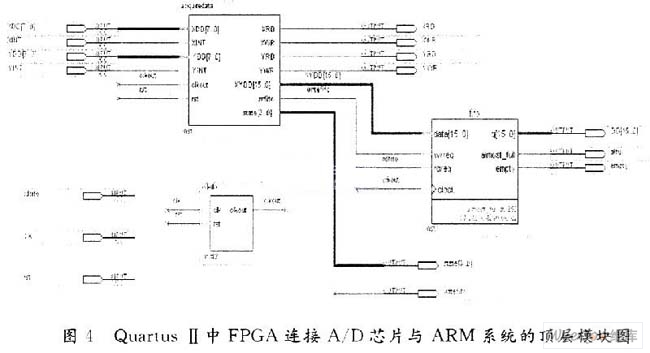

  由A/D转换输出转换后的8位数字信号,可以从QuartusⅡ内置的逻辑分析仪中读取,图5为通过QuartusⅡ软件内置逻辑分析仪查看读取数据值的截图。从图5中可以看出在读写方式中,在WR/RDY的上升沿开始启动转换,到INT的下降沿转换完成,转换时间可通过时间标尺计算出来,为24×40=960 ns,之后就可以通过RD的上升沿开始读取转换后的数据到数据总线中,如图5中的XDD以及YDD。因为单片机的处理速度一般都低于A/D转换芯片的速度,故将XDD与YDD的数据存储到FPGA中的FIFO中,FIFO便起到数据缓冲的作用,以备接下来单片机对数据进行读取。






  3.3 加速度数据显示和存储
  由ARM系统采集到的数据可通过串口线发送到上位机进行实时显示,也可以通过模拟IDE通信协议储存到IDE硬盘中。LPC2210通过串口线与上位机进行通信主要是应用ARM芯片LPC2210中的通用异步接收/发送装置UART0,而使用LPC2210的通用可编程I/O口,可以模拟产生IDE硬盘的读写时序,实现对存储设备的读写操作。这样可以实现加速度数据的显示和存储。
  4 结语
  这里介绍一种MEMS器件微加速度计的数据采集设计方案,结合当前应用广泛的处理芯片ARM和FPGA,给出了一种配置灵活、通用性强的数据采集方案。实验中可准确采集美新加速度计MXR6150G/M的加速度信号,采集到的信号既可以在上位机实时显示,又可以存储在IDE接口硬盘中,达到了数据显示和存储的目的。(现代电子技术 作者:秦 奎,张卫平,陈文元 上海交通大学)
