ZigBee无线通信测试方案

admin

相比于之前使用PXI 射频向量信号分析仪来测量设备，使用ZigBee测量套件有助于您更快地测试ZigBee无线通信硬件设备

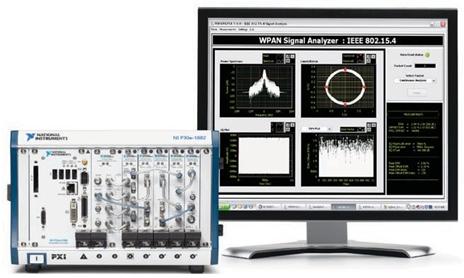

　　使用PXI 射频向量信号发生器和分析仪，最新的美国国家仪器公司ZigBee测量套件有助于您测试ZigBee 无线通信和IEEE 802.15.4 协议设备。新的测试套件结合了NI公司的 ZigBee 无线通信生成工具包和NI 公司的ZigBee 分析工具包，可以提供900兆赫兹和2.4 千兆赫兹工业上，科学上和医学上（ISM）的带宽。美国国家仪器公司的LabVIEW 软件示例代码包含在测试套件中，以帮助您自动化ZigBee无线通信测试，并可以使用软前面板进行交互式测量。
　　ZigBee无线通信生成工具包使用PXI 射频向量信号发生器帮助您产生各种高度自定义的IEEE 802.15.4协议信号。该生成工具包使您可以从不同的MAC层设置中选择各种设置选项，包括各种自定义数据帧类型，不同选项的子帧命令，甚至包括自定义加密数据包负载。此外，您还可以使用自定义信号损耗参数进行ZigBee测试，包括正交损耗，可加性高斯白噪声和内存非线性参数。您可以使用多种信号发生器损耗参数和自定义参数选项，执行更全面的接收机测试。
　　针对使用NI 公司PXI向量信号分析仪进行ZigBee无线通信发射机的测试，ZigBee分析工具包为MAC层和物理层测试均提供了测试工具。对于MAC层的验证，该工具包可以将ZigBee 无线通信传输信号解码为码流——这样将有助于您验证负载和其他MAC层信息。对于物理层测量，ZigBee分析工具包提供了射频测量功能，包括功率谱密度测量，发射功率，误差向量幅度，以及互补累积分布函数。使用这些工具进行物理层测试，无论是为研发中心测试还是工厂生产测试，您都可以对ZigBee发射机性能进行有效的测试和验证。
　　SeaSolve软件公司是美国国家一起的联盟合作伙伴，有着很深的ZigBee测量套件的集成经验。该公司在验证和生成测试上的专业知识使得他们帮助了大量的公司，包括Ember公司， Radio Pulse公司和 SemIndia公司。“我们与SeaSolve公司的合作关系，为Ember公司的芯片测试开发了生产测试解决方案，该解决方案在实现最高覆盖率和低成本的同时，还使得我们的客户开始在几天之内开始生产芯片。” Ember公司硬件工程部的主任John Loukota如此谈到。
