Zeland IE3D信号完整性及天线仿真分析软件

admin

Zeland IE3D是一款用于3D结构的电磁场仿真优化工具，基于矩量法（MOM）求解积分形式的麦克斯韦方程组，属于全波电磁仿真分析软件。MOM精度很高，能解决广泛的电磁问题，同时针对特定问题，Zeland IE3D又开发了Fast EM，AIMS等快速算法功能，进一步提高计算速度，减少计算时间。

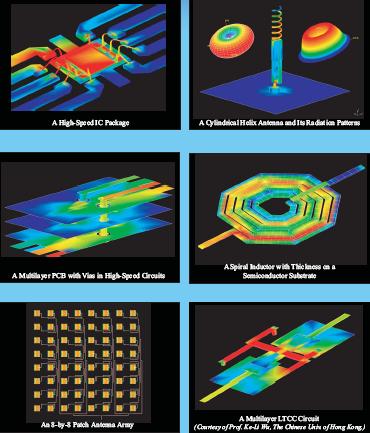

基于其核心技术以及优化算法，Zeland IE3D已经成为MMIC，RFIC，LTCC，SI，PACKAGE，HTS，SOP，SIP，IC互联等微波电路以及RFID天线，无线天线，微带天线设计的一种标准仿真分析工具。


主要功能
* 天线分析设计
* 阵列天线分析
* 微波器件分析
* 单片微波集成电路MMIC
* 射频集成电路RFIC
* 低温陶瓷共烧LTCC
* 信号完整性SI
* PBG结构分析
* 封装package (SOP  SIP)
* 高温超导HTS
* IC互联
* EMC/EMI

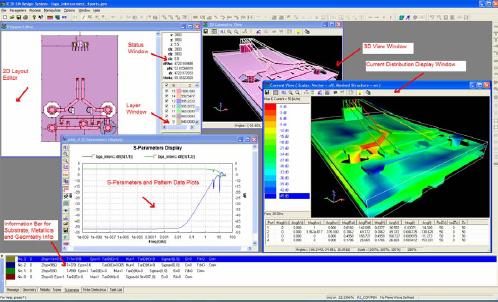

产品特色
* 直观友好的前处理界面
* 微带模型库，如传输线，分支结构，拐角等
* 具备布尔操作功能，编辑复杂模型
* 参数化建模，通过修改参数来改变几何结构
* 提供各种模型的CAD导入接口
Cadence Allegro
AWR Microwave Office
Autocad Dxf
GDSII
sat
GERBER

强大的后处理
* 直观漂亮的结果显示
电流分布（动态，静态显示）
近场分布（任意切片）
时域信号波形显示
辐射方向图（2D,3D图形）
端口参数（Z,Y,S参数）
* 各种坐标系
直角坐标系
极坐标系
smith原图
* 图形编辑
缩放
标记
最大值，最小值设定
增量设定

优秀的求解控制
* 均匀，非均匀的矩形，三角形网格自动划分技术
* AEC模型边缘网格细化技术
* De-embedding技术精确提取电路参数
* 有限地面，差分端口定义，准确模拟PCB印制板ground
* 超薄，高介电常数介质层定义，厚度可低达0.1um，介电常数高达1000
* Periodic boundary周期性边界条件
* Spice及RLC等效电路参数提取
* 丰富的优化算法，优化各种电特性参数
GA
Powell
Random
Adaptive EM Optimizer
* 自适应宽频带扫描技术
* 多节点多CPU并行计算，提高计算规模

增值功能
矩阵分析能力
AIMS矩阵求解器，由于MOM计算获得FMS满秩矩阵，大量消耗内存，而对称矩阵只能有效的降低一半计算量，部分矩阵PMS只是计算相近的矩阵元素，计算精度不够.AIMS是基于PMS和IMS两种矩阵技术而衍生的，在保证计算精度的情况下，大大的缩短计算时间和降低计算资源，是一种非常高效的矩阵求解技术。

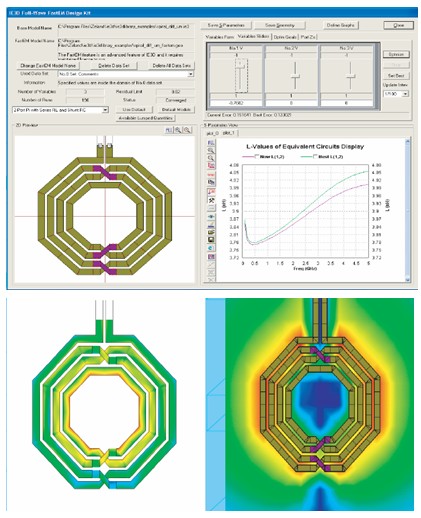

Fast EM优化技术
大部分软件具备的优化功能，只能优化结束才可查看优化结果，优化效率比较低。Zeland IE3D提供了一项实时优化技术功能，即Fast EM优化技术，可通过手动调节参数，实时优化目标函数，如端口特性，传输特性等，具有方便性，实时性，显著的提高了优化效率。

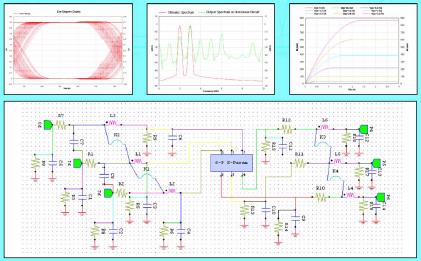

MD-Spice求解计算分析
传统的spice求解器限制于求解线性器件，如电阻，电感等，以及非线性器件如二极管，三极管，场效应管等。随着集成技术和半导体工艺技术的发展，工作频率显著提高，介质板上的走线不单是信号传输的功能，同时它也属于分布式元件，此时，用传统的时域spice求解器等效走线，其计算精度不高。MD-Spice求解器能很好的克服和解决这个问题。

典型应用

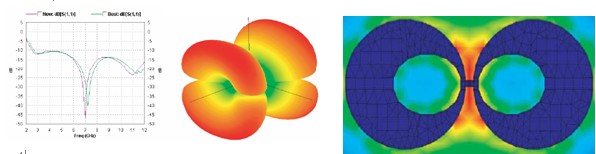

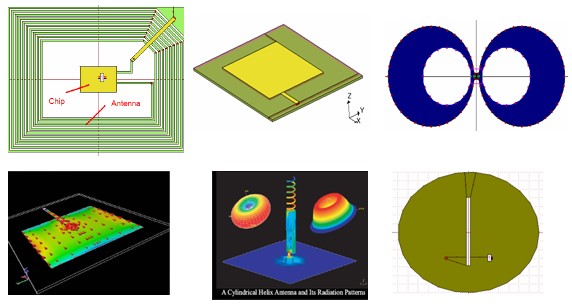

天线分析
贴片天线，缝隙天线，螺旋天线，Rfid天线等，Zeland IE3D非常适合求解这类结构的天线，计算精度非常高。

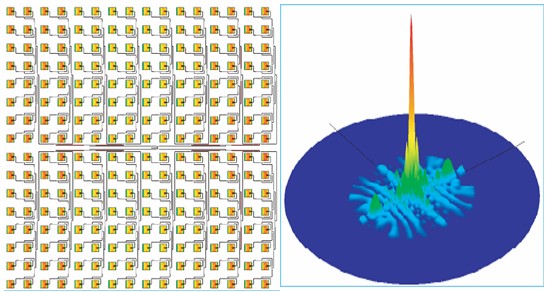

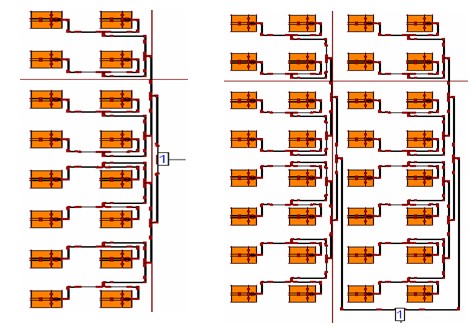

阵列天线分析
AISM矩阵技术克服MOM产生满秩矩阵这一缺点，提高矩阵计算速度，非常适合求解计算阵列天线问题，如微带贴片阵列天线。

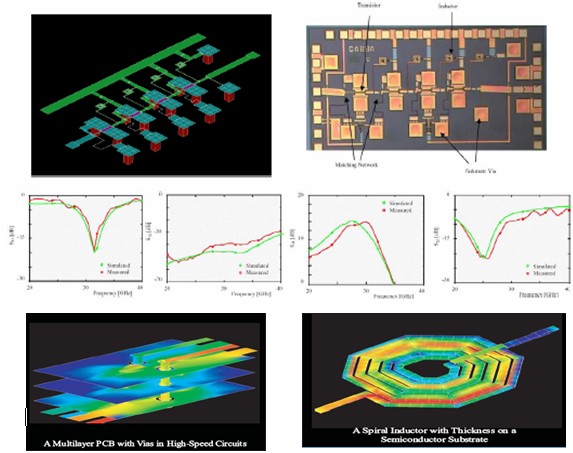

MMIC电路分析
Zeland IE3D精确模拟各种类型的介质，定义有限地面，差分端口，以及微米级厚度的介质层。广泛用于MMIC，RFIC电路分析。

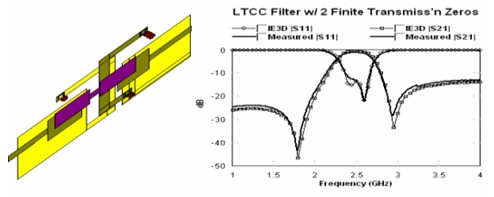

LTCC电路分析

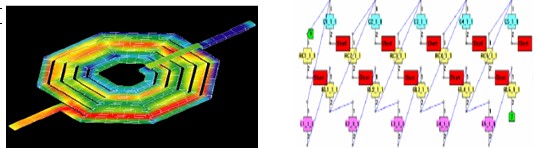

可分析各种类型的LTCC，典型的如滤波器，准确模拟多层介质板，平面螺旋电感等。

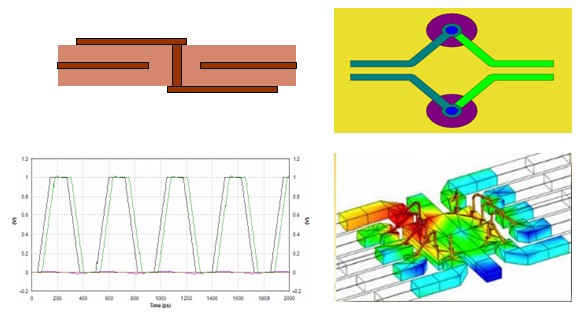

信号完整性分析
微波高速电路由于分布参数的影响，线间串扰的影响等一些因素，导致信号传输产生时延，信号失真等现象，即信号完整性问题，可对此问题进行仿真分析，获得PCB板附近电压电流分布，周围场强分布，时域波形等。

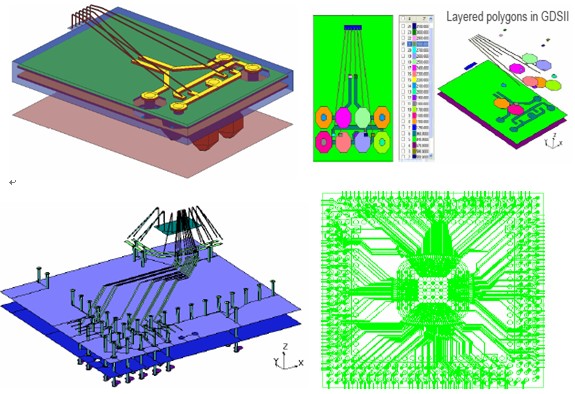

芯片封装设计
封装起着安放、固定、密封、保护芯片和增强电器性能的作用，是芯片内部世界与外部电路的桥梁。封装设计的好坏直接影响到芯片性能的发挥。Zeland IE3D可模拟vias，wirebond，solid ball等，对其进行仿真。
