2014年5月15日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下友尚推出基于TI达芬奇系列DSP的DVR方案。

        TI的达芬奇（DaVinciTM ）技术是一组专门为高效和引人注目的数字视频而设计的基于 DSP 的系统解决方案 – 适用于数码摄像机、视频安全设备、高级医疗成像设备、便携式视频播放器或其他视频应用。这种系统针对灵活的数字视频实施而进行了精心优化，拥有业界领先的性能并集成了可编程数字信号处理器(DSP)内核、ARM处理器以及视频加速协处理器。凭借高效的处理能力、存储器、I/O带宽、平衡的内部互连以及专用外设组合，基于达芬奇技术的SoC能够以最低的成本为视频应用提供理想的核心动力。

        方案介绍
        数字录像机 (DVR) 和数字视频服务器 (SVR) 都是用于视频监控的设备。DVR/SVR 从多个模拟监控摄像机中获取模拟视频信号并将它们数字化。处理引擎会以数字格式（例如 H.264、动态 JPEG、MPEG-4 或专用编解码器）对视频流进行编码。


        • DVR 用于在本地存储和查看此视频流。SVR 通过使用 TCP/IP 协议将编码视频发送到大型安全网络。更高性能的数字视频录像机 DVR/SVR 还具有分析功能，允许自动运动监测、虚拟围墙交叉等等。
        • DVR 和 SVR 用于对基于模拟监控摄像机的现有安全系统进行升级。替代基于磁带的 VCR，DVR/SVR 使监控数据的存储实现自动化，并且允许通过 TCP/IP 网络对监控安装进行远程访问。DVR/SVR 通常具有 4 个、8 个或 16 个输入通道。为了进一步集成，通道计数将提高到 32、64 及更高。

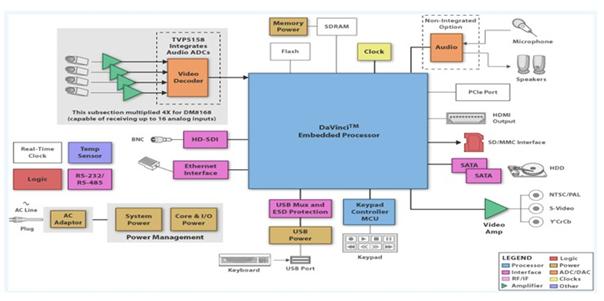

        图示-架构图



        TI 的 eXpressDSP Linux DVSDK 允许系统集成商采用离散软件模块，并将其合并为系统的单个可执行输出，从而避免了几个月手动集成的单调工作。通过简化为特定应用创建编解码器定制包，此配置套件使重用代码变得简单。DVSDK包含：
        • TI的 HD MPEG-4、H.264和JPEG以及G.711 产品编解码器
        • 符合 TI 的eXpressDSP 数字媒体 (xDM) 算法标准的定制编解码器
        • 多媒体 API 和编解码器引擎框架
        • MontaVista Linux Pro 5.0 的演示版本
        • 用于 UART、I2C、SPI、EDMA、EMAC、NAND、MMC、SD 卡、USB 主机/小工具、RTC、HPI 和语音编解码器的驱动程序
        • 视频处理子系统（显示、捕捉、CCD 控制器、调整器、预览器）
        • OSS 音频 (ASP)、GPIO、PWM、WDTIM
        • U-boot 加载程序

        TMX320DM365 数字视频评估模块 (DVEVM) 让开发人员立即开始 DaVinci™ 处理器的评估，并开始构建数字视频应用，例如 IP 监控摄像机、数码相框、数字标牌、可视门铃和尚未发明的便携式数字视频产品。

        数字视频评估模块 (DVEVM) 允许开发人员为 ARM 编写可立即投产的应用程序代码和访问使用达芬奇 API 的 HMJCP 协处理器内核，从而立即开始针对 TMS320DM365 数字媒体处理器的应用开发。


        建议生产数字视频软件产品包 (DVSPB) MontaVista Linux 配套产品。


        DM365 DVEVM 包括以下器件：
        • 基于 TMX320DM365 DaVinci™ 处理器的开发板
        • IR 遥控
        • 2GB NAND 闪存
        • 通过 HD 组件和 SD 复合视频/S 视频的 NTSC 或 PAL 信号的视频捕捉
        • 通过 HD 组件和 SD 复合视频/S 视频的 NTSC 或 PAL 输出
        • 其它功能，例如麦克风输入、耳机输出、线性输入和线性输出、UART、USB 2.0 HS、2GB NAND 闪存和用于测试的 JTAG
        • Beta 版本：Linux 支持包软件开发套件 (LSP SDK) 在套件中提供，可从网站下载 TI eXpressDSP™ Linux DVSDK
        • MontaVista Pro 演示工具
        • DM365 入门指南和硬件技术参考
