业内最低功耗8051内核8位MCU系列

admin

芯科实验室(Silicon Laboratories)近期推出业内最低功耗的微控制器(MCU)系列──C8051F91x/0x，主要应用在可携式设计和其他强调省电的嵌入式系统，例如智能仪表、RFID标签、个人医疗设备、感测接口、能源采集、家庭安全系统，以及烟雾和火灾探测器等。

　　架 构

　　C8051F91x/90x是Silabs公司推出的基于8051内核，采用三级流水线的执行架构的一款高集成度、高性能、低功耗的8位MCU。具有业内最低功耗的性能，该处理器在25MHz、电压范围1.8V至3.6V条件下工作时，仅需4mA工作电流，而在保持RAM数据不丢失的情况下，低压检测功能关闭，MCU的休眠电流低至10nA。

　　特 性
? 超低功耗：
　　C8051F91x-C8051F90x产品线创新的8位架构包含1个高效率直流升压转换器和1个线性稳压器LDO，它最多可提供65mW功率给内部微控制器和其它元器件，它的出现使得系统厂商能够发展出真正的单电池系统解决方案。
　　在一节电池模式下：DC/DC转换器在Active/Idle/Stop/Suspend模式下被使能，此时VBAT为电源输入，VDD/DC+为输出，通过DC/DC可以将电源电压升到1.9V并提供给MCU内部LDO和模拟外设。在sleep模式下，DC/DC转换器被关掉，此时GPIO、RAM、PMU0及SmaRTClock由VBAT直接供电，数字外设和模拟外设基本关断。
　　在两节电池模式下：DC/DC转换器关掉，电源由VDD/DC+直接给到MCU的模拟外设，并通过LDO给数字外设提供电源。

? 工作电压范围0.9V至3.6V
? 多个省电模式：

　　这些领先业界的低功耗规格不仅能让制造业者延长其终端产品的电池寿命，且能进一步采用体积更小的电池，以节省额外的系统成本。
　　? 高性能：

　　高效的内核设计，处理能力到达25MIPS。
　　70%的指令为1-2时钟周期
　　8051指令兼容

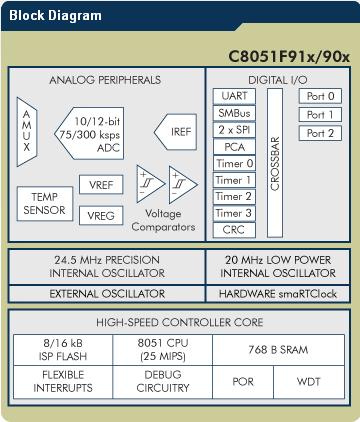

　　? 高集成度：

l 12bit(±1.5 LSB)的模数转换器。
l 16KBytes的flash，768Bytes的RAM。
l 两个比较器。
l 16bit的可编程计数器阵（可提供多达6路8/9/10/11/16位PWM信号）。
l 一个看门狗定时器。
l 两个高精度时钟振荡器。

　　Silicon Laboratories副总裁Mark Thompson表示，“在普通工作模式下，Silicon Labs的F91x/0x系列在不牺牲性能、功能或规格的情况下提供最低的电流，大幅超越其它竞争产品。Silicon Labs在睡眠和工作模式下所提供的最低功耗，没有任何其它的MCU供货商能够匹敌，这进一步巩固了我们面向省电应用的超低功耗微控制器领域中的领导地位。”
　　应 用
l RFID Tags
l   水表/气表
l 烟雾/火警报警器
l 节能产品
l 健康医疗

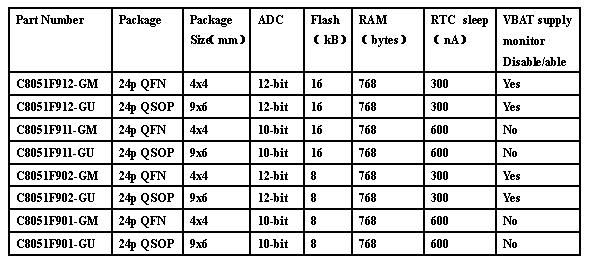

　　产 品 系 列

　　开 发 支 持
　　Silicon Labs所提供的多元化开发工具有助于加速设计和产品上市时间。F91x/0x系列的开发支持有功能完整的F91x/0x开发套件、基于F91x/0x的ToolStick和可选购的ToolStick编程器。此外，Silicon Labs的C8051F9xx示范代码和可协助设计人员进行电源最优化设计的电池寿命评估GUI，除了可在www.Silabs.com/pr/lowPower取得外，同时包含在每一份开发套件CD中。
　　如有需要，请联系Silabs代理商深圳世强电讯。（发布者：chiying）
