[待整理] 《玩转IP core》之十五:国球与其它,输入输出系统介绍

[复制链接]
跳转到指定楼层
楼主
发表于 2014-10-12 16:22:49 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
天灵灵,地灵灵,观音大士显神灵。老衲掐指一算,诸位竟然已经听了贫僧一十四讲讲座。居然,还有客官依然在听鄙人的唠叨,“衣带渐宽终不改,为伊消得人憔悴”啊。老主顾,老板给个打七折呗!(反正也是免费的,七折还是免费哦。老板你既得人心,又不花钱,好买卖!)诸位辛苦了。(全体起立:“为人民币服务!”)

        现在,这个讲座快到尾声了,无论如何也不能叫各位在未来不多的几讲里面失望。“好人做到底,送佛送到西”。能够熬到现在的都是好工程师,“好人有好报,坚持有回报”。京剧里面叫“压轴”,游戏里面叫“彩蛋”,后面的内容更精彩。

        我们现在正式为《第三篇:系统篇》剪彩(哗哗哗,掌声响起来,我心更明白…)。在这一部分里面,会在更高的层次上,分析设计问题。大伙儿不仅仅能看到《单元篇》里面的各个部件的应用,而且会发现系统绝对不是单元的简单的搭积木。在整个讲座里面,“变化”是永远的主题。《孙子变法》有云:“水因地而制流,兵因敌而制胜。故兵无常势,水无常形;能因敌而制胜者,谓之神。”。我们说,系统设计也应该“无常势”、“无常形”,就是这个道理。

        这一讲里面,在下会给各位看官介绍一下系统的输入输出部分。

        这里的“输入输出”不是说的“TTL”、“COMS”、“PECL”或者“LVDS”之类的物理信号形式。而是说明,芯片的数据如何稳定地、安全地和有效地进入、输出芯片。这个需要事先声明一下,省的有人误会,来找我麻烦。

        在前面有关测试向量的一讲里面说过:没有只有一个芯片的PCB。我们的系统是存在输入输出,也存在输出的。大家配合才好干活。(随便说句闲话:不知道为什么,那一讲的点击量一直不是很高,都被茶馆老板批评了。那一讲虽然无图无真相,但是后面的两种测试向量可是一般资料没有介绍的。而且,在多数系统验证的时候,这两种测试向量的应用量绝对比第一种大多了。)

        系统的输入输出按照外部连接的芯片种类,可以分为两种形式。第一种是和特殊接口协议的芯片,例如,DSP、MPU、RAM或者SDRAM等。这些芯片的输入输出接口时序是固定的。除非你是那个生产商的CTO的小舅子,要不然就得按照人家的时序实现我们的系统。另一种接口是高速数据的通道,例如外接的高速ADC和DAC,一般是经过LVDS进出的。LVDS如何输入输出数据,自然有非常专业的代码,不是我们需要操心的。但是,这些高速数据是否能够及时处理,却是我们的职责范围。为了保住大家饭碗,也为了保证这个书场的客流,某家会详细介绍。

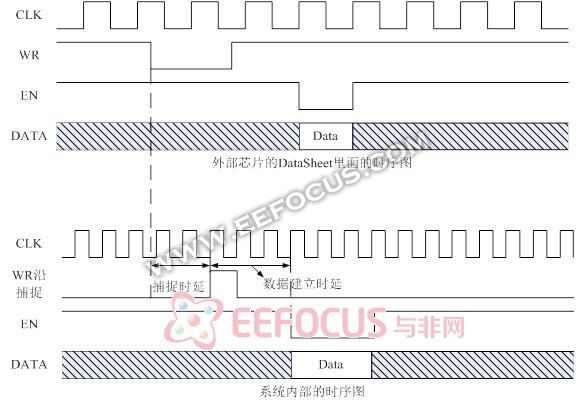

        按照由简单到复杂的原则,我们先介绍固定时序的接口设计。其实,这也就是数字逻辑设计工程师耳熟能详的有限状态机设计。一下用图举一个例子,不用多讲了,省的有人又说“没有技术含量”、“不资深”。例子里面,外部芯片与设计的系统是异步的,这是非常经常的情况。这里的系统内的数据使能“EN”信号和有效数据“Data”宽度均大于片外的时钟,这是异步的消耗,没办法。
        如果信号完整性做的好,上面所说的消耗可以避免。




        对于专用数据端口输入输出呢,又分为两种情况。第一类是输入输出数据是阵发的,两个数据流之间存在较大的间隔。这个类似数码相机,拍一张照片要等很久才有第二张的数据。另一类是输入输出数据一直匀速的,数据间没有明显间隔。这个类似数码摄像机,图像是一直持续不断的按照帧的周期到达的。

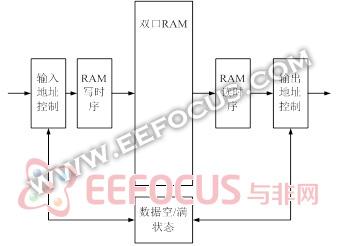

        对于阵发性数据的输入输出,建议采用FIFO(先入先出队列,First In First Out)的接口形式。下图是一个利用双口RAM,实现异步FIFO的例子,具体细节请列位自己考量。到了现在的程度了,这个本事应该具备了。

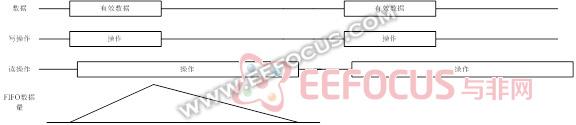

        FIFO作为一个缓冲器,把阵发的数据先存储在里面。等到数据到来之间的空隙,进行必要的数据处理。具体示意图见下图。在数据到达时刻,进行写操作,FIFO里面的数据量增加。在数据到达和数据空闲时刻,均存在读操作,数据量缓慢减少。FIFO的容量取决于数据阵发到达的数量。并且,读操作以及后续处理的时间,不能超过数据阵发的周期。

        对于非周期性的数据,可能会存在数据未被处理就丢弃的现象,这个没有什么好办法解决。增加RAM容量可以减少数据丢弃的可能,但是提高了系统的代价。这就是“一份价格,一份货色”的道理。只有老板才是“只要马儿跑,不叫马吃草”的,我们工程师干不来这种昧良心的勾当。(就是想做,逻辑仿真也过不去啊。)

        (看来叫我学习高校教师那样,正儿八经地说话,某家还真的做不到。庄子曰:随性,老衲还是坚持一贯的扯犊子的风格了,某些人见谅。)




        终于写到“乒乓操作”了,感觉都快文不对题了(所谓“一行白鹭上青天”----离题万里,读书人骂人的方法----不带脏字的)。终于,大伙儿明白了题目里面的“国球”是乒乓球的意思。不是足球了,足球哪里比得了乒乓球的辉煌啊。

        对于连续性数据的输入输出一般都采用乒乓操作的套路。我又忍不住要多说一句了。工程设计里面,有很多套路的。如果没有特殊的必要,最好还是按照套路来。工程不是耍杂技,不用标新立异。我博士的师兄有句名言,送给大家:世界是简单的,真理是朴素的。

        乒乓操作说白了就是两块存储器,第一块存储,第二块被读取;然后下一个周期,第一块被读取,第二块存储;周而复始。为什么叫“乒乓”呢?就是因为这两块存储器不停交换功能,有点象打乒乓球,一来一回的。可以看到,乒乓操作比FIFO所用的存储器要多,但是,对应的处理能力要强,又是一个“面积换速度”的例子。

        乒乓操作的两块存储器的交换时间,一般采用系统内的“自然”周期,例如:摄像机里面的帧、无线通讯系统里面的时隙等等。

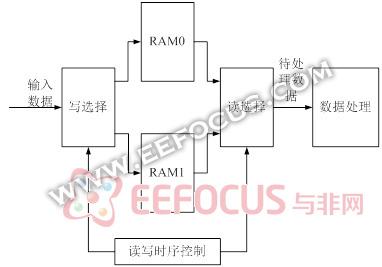

        乒乓操作单元结构如下图。除了前面提到的两个存储器之外,还需要写选择单元、读选择单元和读写时序控制单元等。

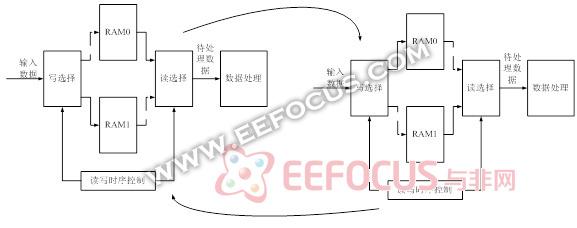

        乒乓操作的时序示意图如下,一个周期内,两个存储器一读一写;下一个周期颠倒。




        技术就是一层窗户纸,一捅就破。说明白了,感觉也没什么高深的。但是,有时候自己想,却不见得能想出来。以前读博士的时候,看到过很多论文。明明线性代数就能解决的问题,偏偏要范数、内积的定义一堆。这就叫故弄玄虚,这种事情我干不来。所以,不敢留在高学里面误人子弟。

        这一个讲座里面,贫僧介绍的东西,在多时钟系统的数据隔离可以被应用。另外,即使是同步系统,某些模块间的隔离,也是可以采用的。这里顺便说说,我就是唐僧,你又能如何?

        这正是:数据交换需隔离,时序状态巧设计。FIFO乒乓分场景,选择应用靠分析。

        诸位客官,小小的广告。下面会用两讲的时间,介绍两个稍稍复杂的系统设计。列位可以体会到,如何把前面的单元“砸碎了,再粘在一起”的快感。还是那句话(学我最喜欢的新闻类节目《世界周刊》):下周的事情,下周再说,大家不见不散。
        --------
