基于FPGA的彩屏控制器设计

admin

触摸屏技术方便了人们对计算机的操作使用，是一种极具发展前途的交互式输入技术，受到各国的普遍重视，并投入大量的人力、物力对其进行研发，使得新型触摸屏不断涌现[1]。特别是四线电阻式触摸屏具有制造工艺简单、成本低廉、使用方便等特点，已经被广泛应用于不同的电子设备[2]。

        随着嵌入式技术的高速发展，尤其是CPLD/FPGA的出现，其基于SoPC技术的IP核的使用给开发人员带来了诸多方便。但在SoPC中并没有彩色触摸屏的IP核，因此需要自己编写硬件的时序控制[3]。本文提出一种基于FPGA的彩色触摸屏控制器的设计方案，通过单片FPGA芯片可以实现彩色触摸屏的驱动逻辑，从而实现硬件上时序控制，在此控制器的基础上可以进一步开发彩色触摸屏的IP核。


        1 彩色触摸屏控制器的设计


        1.1 总体结构及其工作原理

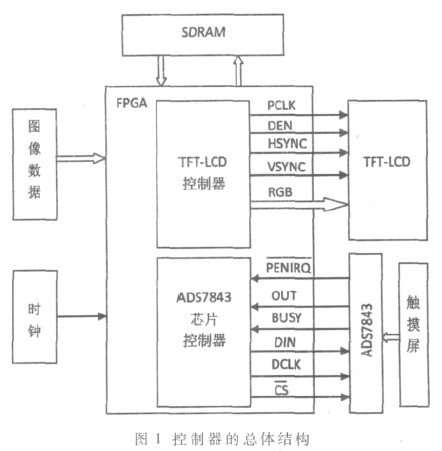

        彩色触摸屏控制器的总体结构如图1所示。



        该彩色触摸屏的控制器主要由TFT-LCD控制器和ADS7843芯片控制器两部分组成。由图1可以看出，TFT-LCD控制器的作用是将图像数据采集后，通过SDRAM进行缓冲，然后将图像数据输出给TFT-LCD。它的主要功能是完成图像数据的采集和缓冲、TFT-LCD的时序控制及最终数据在TFT-LCD上的显示。

        1.2 TFT-LCD控制器的设计

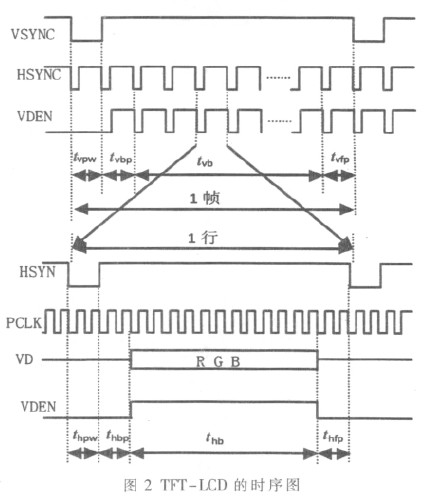

        图像数据经采集和缓冲之后，通过TFT-LCD的时序控制可以将数据按如图2所示时序图进行输出。本设计中采用的TFT-LCD的分辨率为480×272，其RGB数据位均为8 bit，可以显示16 777 216种颜色。其中，PCLK为LCD像素时钟信号，HSYNC为行同步信号,VSYNC为帧同步信号，VDEN为数据使能信号，VD[23:0]为LCD像素数据输出端口，tvpw、tvp、tvbp、tvfp分别为垂直同步脉冲、垂直扫描时间、垂直后回归、垂直前回归，thpw、thp、thbp、thfp分别为水平同步脉冲、水平扫描时间、水平后回归、水平前回归[4]。



        从图2所示的时序图可以看出，当HSYNC电平由低变高，再经过水平回归时间之后，开始进行水平扫描。在水平扫描中，像素的显示受PCLK控制，一个PCLK周期决定了一个像素点的显示。在HSYNC的高电平的驱动下，PCLK将产生480个时钟周期，使图像的像素点在屏幕上从左向右依次逐点输出，完成一行共480个像素点的显示。用Verilog HDL编写的水平同步扫描的时序程序如下：


        always@(posedge CLK or negedge RST_n) begin
              if (RST_n) begin
                    x_cnt <= 11'd0;
                    hd  <= 1'd0;
              end
              else if (x_cnt ==479) begin
                    x_cnt <= 11'd0;
                    hd <= 1'd0;
              end
              else begin
                    x_cnt <= x_cnt + 11'd1;
                    hd <= 1'd1;
            end
        end

        同理，当VSYNC电平由低变高，再经过垂直回归时间之后，进入垂直扫描。在VSYNC的高电平驱动下，HSYNC将产生272个时钟周期，像素点在屏幕上从上到下依次逐行输出，完成整个图像数据在彩色显示器上的显示。用Verilog HDL编写的同步扫描的时序程序如下：

        always@(posedge CLK or negedge RST_n) begin
            if (iRST_n)
                   y_cnt <= 10'd0;
            else if (x_cnt == 479) begin
        　        if (y_cnt == 271)
                          y_cnt <= 10'd0;
                    else
                    y_cnt <= y_cnt + 10'd1;
            end
        end
        1.3 ADS7843 芯片控制器的设计

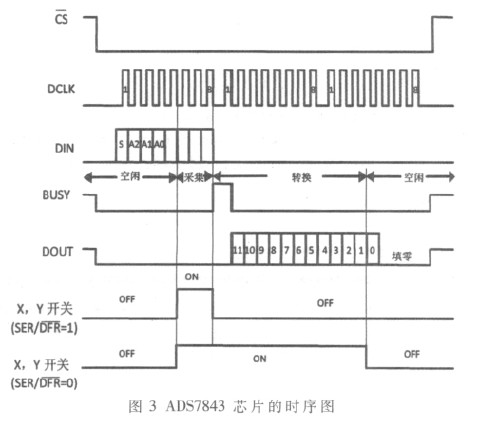

        ADS7843 芯片控制器用于将触摸的位置进行数据转换。ADS7843 的时序图如图3 所示。其中，CS 为片选信号, 低电平有效;BUSY 为忙指示信号， 同样低电平有效。



        由图3 可看出，ADS7843 标准的一次数据转换需要24 个时钟周期， 每次的数据转换以8 个时钟周期为一次通信， 需要与控制器进行3 次通信。第一次通信是触摸控制模块的DIN 端口通过串口向ADS7843 发送控制字， 同时对X、Y 的电压值进行采集。控制字如表1 所示， 其中,S 为数据传输起始标志位；A2～A0 为通道选择；MODE 为A/D 转换精度控制位；SER/DFR 为参考电压的输入模式[5]。
