基于CPLD的DDS正弦信号发生器的设计

admin

这几天终于实现了DDS正弦信号的发生，限于CPLD的128宏单元不够用也不知道怎么优化，后来就干脆把按键、频率显示、频率控制字交给单片机控制产生，再由单片机讲频率控制字传送给CPLD，这样就实现了频率的控制。最终产生的正弦信号频率范围为1HZ～30KHZ，频率可步进1HZ也可通过单片机预置，也可以自动扫频信号。起先出来的频最大误差达到2HZ多，觉得不对劲出来的频率应该很精确不会有这么大的误差，后来发现原来是晶振不准有点误差，后来经程序修改使输出最大频率误差在0.1HZ以内，经过这几天的努力总算感到了一点的欣慰，呵呵。

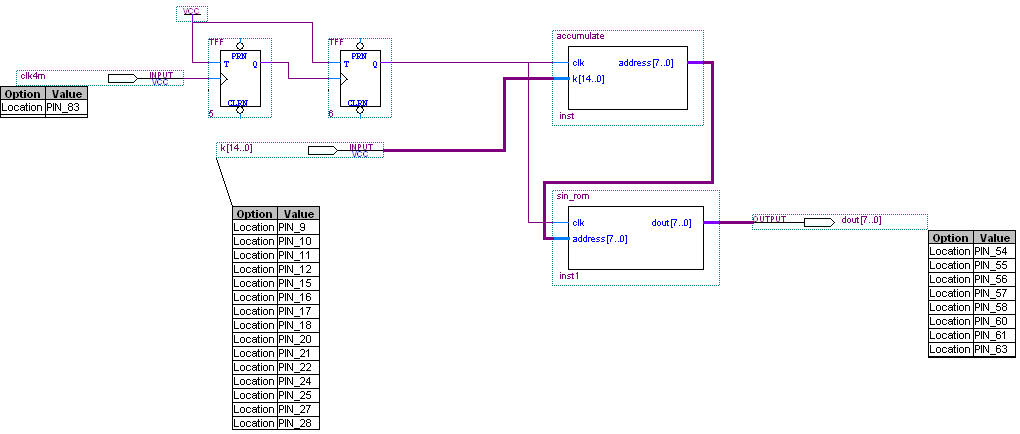

这是VHDL顶层模块：

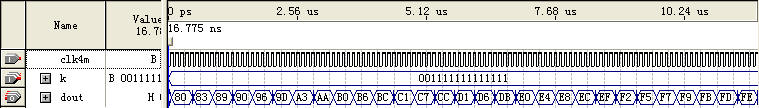

这是当k＝001111111111111时的仿真波形：

单片机控制6个数码管显示当前的频率，P1口接4个功能按键，分别是+、－、选择和扫频，再用两片574向CPLD输出频率控制字。限于时间暂时做到这么多。
在说一点吧，由于是用DAC0832转换的(转换时间1us)所以晶振就限制在1M之内了，出来的最大频率，根据奈奎斯特采样定理也就限制在0.5MHZ之内了(不过失真很大的，取小点好了)，最后对出来的波形再做滤波就可以了。
