随着技术应用的不断普及发展，宽带射频（RF）设计将成为2014年的一个关键问题。目前，许多应用中均采用了高频、高速转换器设计。随着雷达、无线基础设施和仪器仪表不断突破界限，要求使用高速、每秒千兆采样（GSPS）、8至14位分辨率转换器。

        由于现有超高速数据转换器的动态范围、噪声性能不足、电路设计和应用复杂，在DC至2GHz频带采用简化系统的宽带RF采样架构在许多性能敏感型应用中受到了限制。工程师们重视更高输入带宽和相应的动态性能，因为这意味着：RF信号路径中更少的频率转换级；更易于管理频率计划；RADAR系统中获得更好的分辨率；以及增强系统性能和功能。

        需要注意的是，为了“配合”您的特殊应用需要满足很多参数。您的设计中需包括的一些关键因素有：

        打好基础，即针对设计选择正确的GSPS转换器

        务必记住转换器的全功率带宽与“可用或采样”带宽是不一样的。

        选择前端拓扑：放大器（有源）或变压器（无源），先提是知道应用带宽和高速ADC

        例如，如果高速ADC用于优化二阶线性度，这时相位失衡就变得很重要了，这需选择一个专用巴伦。

        考虑前端设计，优化获得最佳结果。如今，采用100 MS/s转换器实现每个频率均匹配前端几乎不可能，更不用说那些1000MHz以上的带宽了。

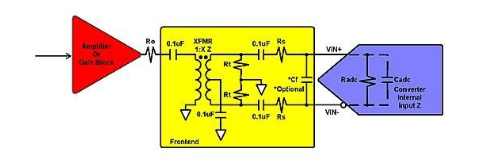

                  图1：通用前端无源网络和GSPS模数转换器

        务必记住，这些只是下次设计宽带RF应用时需要获得的许多参数中的一小部分而已。即使选择了巴伦，也不要因为糟糕的布局技术而浪费其性能，同时要慎重考虑网络的正确匹配。
