随着中国移动全业务运营的开展，城域网所接入的业务也发生了巨大的变化。传统的城域网接入层以基站接入为主，但在全业务接入的背景下，还承担着集团用户、家庭小区的业务接入和各类专线任务。

        接入业务具有多样性，带宽也越来越大，如LTE基站的高带宽、OLT的GE，甚至10G的上行带宽，而大量大客户专线业务的接入带宽也要求达到GE，甚至更高。PTN可以组建精品平面，实现3G、LTE阶段无线业务的回传，同时可以接入精品大客户专线业务。而大量的OLT上行业务以及普通大客户专线业务，可以通过OTN网络实现高带宽的接入。

        OTN多业务承载技术特点

        面向未来不断出现的各种速率级别的业务，OTN定义了2种ODU flex容器：一种是基于固定比特率（CBR）业务的ODU flex，可以支撑2.5G到104G的CBR业务，CBR业务通过同步映射封装到这种ODU flex；另一种是基于包业务的ODU flex，可以支撑2.5G到104G的包业务，包业务通过GFP封装到这种ODU flex.ODU flex和ODUk（k=0，1，2，2e，3，4）构成了OTN支撑多业务的低阶传送通道，能够覆盖0到104G范围内的各种业务。ODUk（k=0，1，2，2e，3，4）基于主流的以太网及SDH业务定义，能够为主流业务提供最优的带宽利用率；而ODU flex为其他业务的提供有益的补充，能够实现一些非主流业务，例如FC及CPRI业务的传送。ODU flex同时能够支持分组业务的传送，ITU-T目前正在讨论一种类似SDH LCAS的ODU flex动态无损切换机制，以支持分组业务动态带宽调整。

        除了传统的SDH、GFP及ATM业务外，新版本的OTN标准还扩展了以太网、FC、GPON及CPRI业务。OTN目前已经支持1GE、10GE、40GE和100GE的传送。GE和40GE业务通过编码压缩方案，分别映射到ODU0和ODU3中，10GE通过比特同步映射到OPU2e，100GE多通道接口则通过64B/66B码字恢复，通道对齐后映射到OPU4.其中40GE和100GE的适配方案目前在G.709 V3的附录进行了规范。

        OTN在接入层三大应用场景

        根据OTN设备传统的远距离传送以及新发展的多业务承载的技术特点，我们总结出OTN设备在接入层有以下几个典型的应用场景。

        C-RAN承载

        当前，GSM/TD建网在密集城区依托现有基站集中，部分采用RRU适度拉远的模式，用于覆盖不便于维护、不便于建站的场景。随着C-RAN无线接入网概念的提出，基站通过分离（RRU）和（BBU）实现集中式基站，并实现多个BBU基带处理资源的载波级调度。

        但是大量采用RRU拉远的模式为传输承载网带来了较多的问题，主要体现在光缆纤芯的大量占用、传输距离受限、施工维护困难等方面。为有效解决这些问题，不少省份提出了小型OTN建设方案，主要承载RRU-BBU间的CPRI接口。组网结构图如图1所示。

        OTN具有超大带宽承载能力，1对光纤可传送8~320路CPRI业务。

        市到县到乡业务承载

        目前各地市郊县网络仍以SDH网络为主，PTN网络覆盖有限。随着业务种类需求的发展变化，现有的郊县传输网络承载能力略显不足，主要体现在下面两个方面。

        带宽问题。传输网提供大规模宽带业务接入时，每个节点可能需要几个FE或者GE，而目前的SDH STM-16环网带宽显然不足。而且大多数郊县光缆当初铺设时采用的光缆纤芯数都较小，采用8芯或12芯，目前除满足传输组网外，还大量被大客户、专线等占用，部分段落纤芯数比较紧张。

        距离问题。市到县距离有时高达上百公里，而传输需要组环，环网距离可能更长。并且在距离过长的段落需要增加中继站点，成本较高，甚至影响组网。

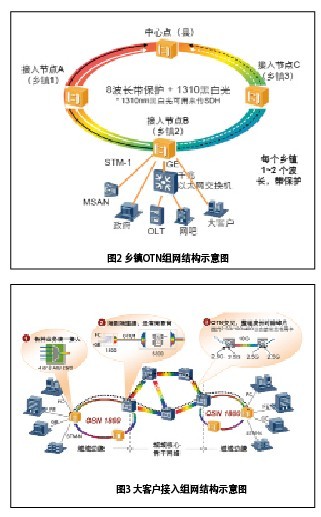

        OTN天生的大带宽、长距离的特性正符合此类组网需求。下面以华为OSN1800设备为例，说明一个组网中的实际组网配置。组网结构图如图2所示。




        在各乡镇选用华为OSN1800I型设备，县局中心点选用华为OSN1800II型设备。各站点配置LQM型OTU，可实现从100M~2.7G速率的任意接入。

        大客户接入

        在中国移动的全业务运营战略中，除传统的基站业务外，大客户等业务接入成为重要一个组成部分。大客户等专线业务较大的一个需求特点是要求快速开通，灵活接入，而不是像基站接入那样可以提前规划，进行预覆盖。

        目前的传输网络大多数在边缘层接入设备多，需要协调各个网络资源才能提供业务。接入层与核心汇聚层之间缺乏端到端的解决方案，难以统一规划调度，影响业务开通时间。如果采用传统WDM，存在波道规划困难，需人工进行光纤等问题，效率低且时间长。

        由于OTN网络可实现电交叉、OTU支线路分离等技术，因此在此场景应用中具有较大的优势，如图3所示。

        除了以上几种比较常见的典型外，OTN网络在高校接入、密集城区基站接入等方面也出现越来越多的应用。随着传送技术的不断演进，OTN技术也在不断发展以最大程度满足客户需求。
